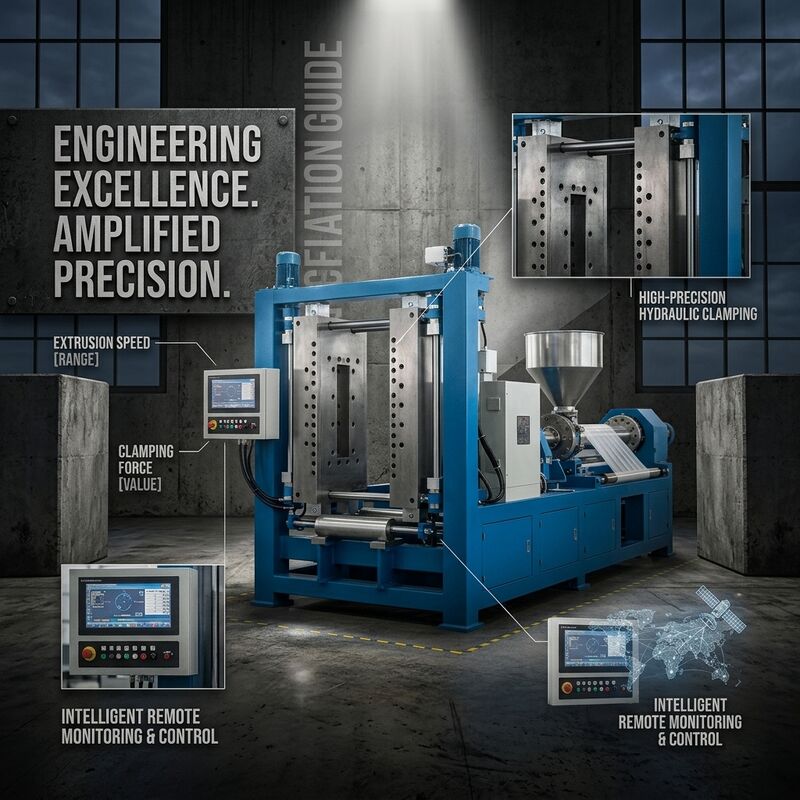

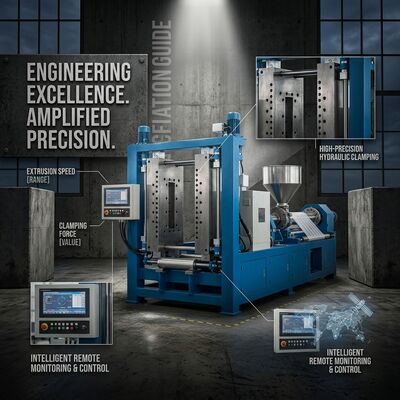

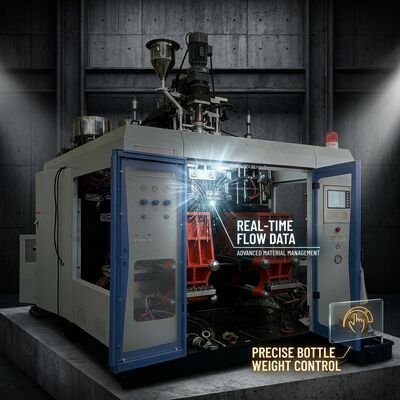

Vierköpfige Plastikflaschenformmaschine für 10-Liter-Container

Die Kapazität im Blasformen bezieht sich selten auf die größte Maschine im Werk, sondern darauf, wie viele fertige Teile pro Zyklus das Werk verlassen. Der MP80D wird mit einer Ein-, Zwei-, Drei- oder Vierkopf-Werkzeugkonfiguration auf demselben 80-mm-Extruder angeboten, sodass ein einzelner Maschinenfußabdruck von Prototypenvolumen zu Vierfachproduktionsläufen übergehen kann, ohne eine zweite Bestellung aufgeben zu müssen.

Der Betrieb von vier Köpfen bei einer Plastifizierleistung von 90 kg/h funktioniert nur, wenn das Kopfsystem thermisch stabil ist. Jeder Werkzeugkopf verfügt über drei Heizzonen und 10 kW dedizierte Leistung, wodurch alle vier Parisons auf der gleichen Temperatur und Länge gehalten werden, sodass die Gewichtsschwankung von Kavität zu Kavität innerhalb der von Ihren Kunden geprüften Toleranz bleibt. Die 150-kN-Klemmung hält dann vier Kavitäten gegen den Blasdruck geschlossen, ohne die Plattenverformung, die sich als ungleichmäßiger Grat an den äußeren Kavitäten zeigt.

• Ein bis vier Werkzeugköpfe auf einem einzigen Extruder: die gleiche Maschine von der Einzelkavitätenentwicklung auf die Vierfachproduktion umrüsten, indem die Kopf- und Werkzeugsätze gewechselt werden.
• Bis zu vier 10-Liter-Behälter pro Zyklus: der Mehrfachkavitätenbetrieb vervielfacht den Stundenertrag, ohne die Arbeitskraft oder den Platzbedarf proportional zu erhöhen.
• Synchronisierte Kopfheizung: drei Zonen mit 10 kW halten jedes Parison innerhalb eines engen Temperaturbereichs, was der wichtigste Faktor für die Konsistenz des Kavitätengewichts ist.
• Maximale Werkzeuggröße 520 x 460 mm: ermöglicht Mehrfachkavitätenwerkzeuge für kleine Flaschen sowie große Einzelkavitätenwerkzeuge für Fässer und Kanister.
• 540 mm Plattenhub und 220-620 mm Plattenöffnung: genügend Tageslicht für tiefe Behälterwerkzeuge und für die Roboter- oder Förderbandentnahme.
• 150 kN Klemmung mit verstärkten Platten: hält den Schließdruck über die gesamte Werkzeugfläche aufrecht, sodass der Grat an allen Kavitäten gleichzeitig kontrolliert wird.

• 4-Kopf, 1-Liter-Flaschen: Haushaltsreiniger und Shampoo-Linien, bei denen Farbwechsel selten sind und das Volumen Priorität hat.
• 2-Kopf, 5-Liter-Behälter: Speiseöl- und Schmierstoffabfüller, die den Ertrag gegen die Wandstärketoleranz abwägen.
• 1-Kopf, 10-Liter-Kanister: Tiefziehwerkzeuge für Behälter für Agrochemikalien und Automobilflüssigkeiten, bei denen die Zykluszeit durch die Kühlung bestimmt wird.
• 4-Kopf, kleine Kosmetikflaschen: kurze Zyklen mit schnellen Farbwechseln auf einem einzigen Extruder.

Das Hinzufügen von Köpfen erhöht die Teile pro Zyklus, aber auch die Masse des heißen Kunststoffs, der vor dem Ausstoßen gekühlt werden muss. Bei Vierfachkavitätenarbeiten mit größeren Behältern bestimmt das Werkzeugkühlungsdesign eher als die Maschinengeschwindigkeit den Zyklus. Ein Wasserfluss von etwa 40 l/min bei der empfohlenen Einlasstemperatur wird präzise spezifiziert, damit der Kühler und die Verteilungseinheit im Angebot richtig dimensioniert werden können.

Für jedes Projekt modellieren wir die beabsichtigte Kavitätenanzahl gegen die 90 kg/h Plastifiziergrenze. Wenn ein Vierfachkavitätenwerkzeug den Extruder aushungern würde, ist die ehrliche Empfehlung, zwei Köpfe und einen kürzeren Zyklus anstelle von vier Köpfen und ständigem Warten zu verwenden.

Kann ich später Köpfe hinzufügen, anstatt von Anfang an vier zu bestellen?

Ja. Der Extruder, die Klemme und der Schaltschrank sind bei allen Kopfzahlen identisch, sodass die Maschine mit einer zusätzlichen Kopf-Baugruppe und einem passenden Werkzeug aufgerüstet werden kann. Deshalb beginnen viele Kunden mit zwei Köpfen und steigen auf, sobald das Bestellvolumen dies rechtfertigt.

Wie stark variiert das Kavitätengewicht über vier Köpfe?

Die Gewichtsschwankung von Kavität zu Kavität wird durch die Gleichmäßigkeit der Parisonlänge und -temperatur bestimmt. Mit der Dreizonen-Kopfheizung im stabilen Zustand und Werkzeugen, die aus einem einzigen Werkzeugblock geschnitten sind, liegt die Schwankung typischerweise innerhalb von 1-2 % des Nenngewichts, was innerhalb der meisten Verpackungsspezifikationen liegt.

Reduzieren vier Köpfe die maximale Behältergröße?

Nein, die 10-Liter-Grenze gilt pro Kavität. Was sich ändert, ist die praktische Kombination: vier große Kavitäten können die Plastifizierleistung überschreiten, daher werden große Behälter normalerweise ein- oder zweifach, während kleine Flaschen vierfach hergestellt werden.
